Xlog (data-logger)

xlog frontale thXlog è un data-logger ad otto canali che permette la registrazione della Temperatura ambiente / Umidità ambiente / CO2 ambiente / NH3 ambiente / Temperatura esterna / Depressione ambiente / Temperatura Ausiliaria 1 / Temperatura Ausiliaria 2.
Questi dati vengono registrati giornalmente per tutta la durata del ciclo (max 512 giorni) e messi in memoria con una frequenza di campionamento di 15 minuti. Questo permette di ottemperare alla DIRETTIVA 2007/43/CE sul benessere animale.


Xlog realizza registrazione dei seguenti dati:

1= Temperatura ambiente*
2= Umidità ambiente*
3= CO2 ambiente*
4= NH3 ambiente*
5= Temperatura esterna*
6= Depressione ambiente
7= Temperatura Ausiliaria 1
8= Temperatura Ausiliaria 2

Questi dati vengono registrati giornalmente per tutta la durata del ciclo (max 512 giorni) e messi in memoria con una frequenza di campionamento di 15 minuti.
* Questo permette di ottemperare alla DIRETTIVA 2007/43/CE sul benessere animale.

Pro Ins M 0



Selezione ingressi

I parametri controllati (temperatura, umidità, ecc.) e le relative finestre di visione compaiono in base al settaggio della Selezione ingressi di Xlog.

Videata principale (home page)

Home 0



Home page

Vengono visualizzati tutti i valori scelti nella selezione ingressi di Xlog.



Videate della sezione inerente alla temperatura ambiente
(stesse strutture applicate agli altri parametri)

Zoom Temp 0

Dettaglio temperatura (ambiente)

-Valore temperatura attuale.
-Valore medio registrato nelle ultime 48 ore.
-Valori minima/media/massima del giorno in corso.


Arc MinMedMax 0

Archivio temperatura giorni (ambiente)

Per tutti i giorni del ciclo:
-Valore medio registrato nelle ultime 48 ore.
-Valori minima/media/massima del giorno ciclo.


Gra MinMedMax 0

Grafico temperatura (ambiente)

-Valori minima/media/massima degli ultimi 60 giorni.


Arc Orario 0

Archivio temperatura orari (ambiente)

Per tutti i giorni del ciclo:
-96 registrazioni giornaliere (una ogni 15 minuti).


Gra Orario 0

Grafico temperatura (ambiente)

-Valore della temperatura rappresentato nelle 48 ore del ciclo.

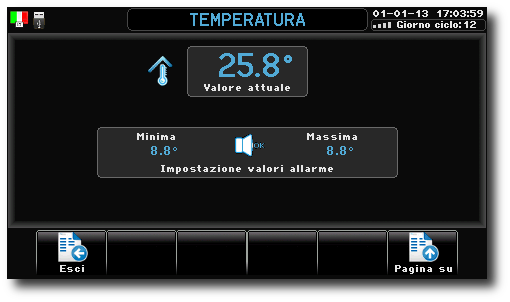

 Allarme parametri ambientali

Zoom Temp 1

Oltre che alla funzione di registratore (data-logger) Xlog consente anche di impostare per ogni parametro controllato (temperatura, umidità, CO2 , NH3, pressione ambiente) il set di allarme che interviene nel caso di superamento del limite impostato.
Oltre al segnale di allarme generale (a bordo di Xlog) è possibile (tramite l’opzione HDY6) avere un contatto singolo per ogni allarme, in modo da poter intervenire sull’impianto di ventilazione per far rientrare il parametro controllato (temperatura-umidità-CO2-NH3-pressione) nei limiti consentiti per il benessere dell’animale.



Trasferimento dati (USB)

xlog usb

La comunicazione col mondo esterno avviene mediante chiavetta USB.
Tramite il programma Xlog Dialogue è possibile visualizzare su Personal computer tutte le registrazioni esportate tramite la chiavette USB.


Xlog Dialogue

Tramite questo programma è possibile visualizzare sul vostro personal computer tutti dati del ciclo scaricati tramite la chiavetta USB.

xlog dialogue w1

xlog dialogue w1   xlog dialogue w1

xlog dialogue w1   xlog dialogue w1



Scarica la brochure PDF

Per maggiori informazioni scarica la brochure in formato PDF.
